Fabricante COMMODORE INTERNATIONAL Ltd. Inicio
de producción : 1982
CARACTERISTICAS:

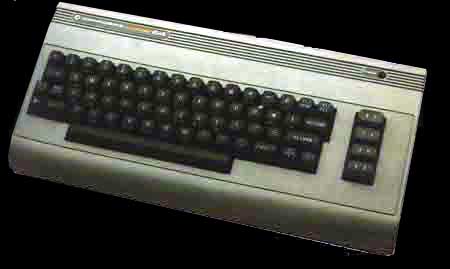

Computadora personal , concebida para juegos y aplicaciones
de pequeña gestión .Capacidad de ejecutar aplicaciones CP/M a travez de cartucho
ROM con la CPU Z80. La unidad central , que alberga el motherboard y el teclado
esta compuesta por cuatro circuitos integrados principales , especializados
cada uno de ellos en una determinada función. La CPU o microprosesador
es el MOS Technology 6510 , un derivado del Rockwell 6502 , pero con
la diferencia de tener una compuerta TRI-STATE , estos son muy similares al
Motorola 6800; familia a la cual pertenecen. Esta compuesto de la unidad aritmetico-logica
y registros de uso general de 8 bits de datos Y 16 bits de direcciones , con
lo cual puede direccionar como máximo 64 kbytes , en versión PALM tiene
un clock de 0.985 MHz y en NTSC de 1.02 MHz
El
6566 VIC-II es un circuito integrado NMOS ,
especializado en interface de video , un derivado del VIC , que se incluian
en las VIC-20. La configuración inicial no incluye monitor , el commodore da
la opción de conectar a un monitor monocromatico , color o a un televisor en
modo PALM o NTSC según versión. El formato en modo texto es de 25 lineas x 40
columnas , en modo gráfico la resolución máxima es de 320 lineas
x 200 lineas , con un máximo de 16 colores de una paleta de 16 , una
opción intersante es la de convinar el modo texto con el modo Hi-res , ademas
se puede definir 8 sprites de forma directa con una matriz de 24 x 21 puntos
y con algo de programación se pueden definir hasta 64 , el VIC II tiene firmware
que detecta las colisiones entre sprites y uniendo dos o mas de ellos se consiguen
sprites de mayor tamaño.
El
6581 SID , es el encargado de la interface
de sonido , lo comprende un sintetizador musical de 8 octavas y tres
canales , mas un canal de ruido , es de tipo MOOG . Las frecuencias que puede
generar los tres controladores de señales esta entre los 0 y 4khz .Las señales
pueden ser triangulares , cuadradas o de diente de sierra , ademas posee tres
generadores de envolvente con controles independiente de tiempo de ataque ,
caida , relajación y nivel de sostenimiento , tres moduladores de amplitud ,
filtro programable con frecuencia de resonancia , paso alto y paso bajo ; el
SID esta basado en la sintesis de FM.
La
memoria ROM básica , contiene el KERNEL y el interprete BASIC
en su versión 2 , escrito por Microsoft , ademas del juego de caracteres. El
Kernel ocupa un espacio de 8 kbytes y es el sistema operativo , el BASIC ocupa
otros 8 kbytes. La RAM no es ampliable y esta compuesta por 64 kbytes en ocho
chips del tipo MOS dinámico , la cual es refrescada periodicamente por el controlador
de video VIC-II . La RAM de usuario puede quedar reducida por la inserción
de algun cartucho en ROM , pero en ningun caso la RAM libre para el interprete
BASIC es menor de 38Kbytes . El teclado disponde de 66 teclas , es del tipo
QWERTY y a su derecha se ubican cuatro teclas de función , pudiendo definir
ocho funciones definidas por el ususario . El movimiento del cursor se realiza
por dos teclas , que se conmutan con la tecla SHIFT para definir las cuatro
direcciones.
El
6526 CIA es el que se encarga de controlar
las entradas , salidas a los periféricos que se conecten. Todos estos
chips custom se encargan de descargar al procesador principal de diversas tareas

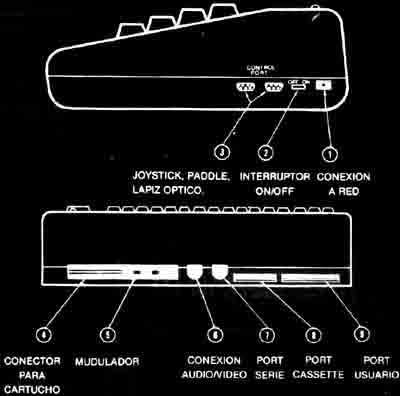

, con lo cual puede abocar mas tiempo a su función principal. Las comunicaciones
con el exterior se realizan por dos puertos. Uno es paralelo de 10 bits , 8
de datos mas 2 de sincronización y el otro es serial RS/232C , aunque necesita
un adaptador de niveles de tensión para el uso con dispositivos seriales standard
. Ademas dispone de dos tomas para joystick , mouse o lapiz optico , una puerta
de usuario , salida para control de cassete ( propio del fabricante ) , salida
de modulador RF y salida de monitor de video compuesto.
Las
memorias de masa el commodore los delega a un grabador de cassete denominado
Datasette 1530 que esta especialmente diseñado para manejar información
digital y es controlado por el commodore 64. A travez del port serial se conecta

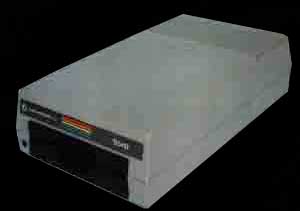

la unidad de disco , en todas sus versiones VIC 1540 - 1541 - 1541 II 1571
( todas ellas de 5 ¼ ") o la 1581 de 3 ½ ". La 1541 , unidad de facto
del commodore , alberga una capacidad de 170 kbytes por disco , es de una sola
cara , pero dando vuelta el disco se puede aprovechar la cara opuesta . La unidad
es inteligente , disponde de una CPU MOS 6502 ROM y una memoria RAM de 2 kbytes.
Se pueden conectar hasta cuatro unidades de disco en forma serial con ID de
dispositivo que van del 8 hasta el 11 .
